کابل هیت تریسینگ

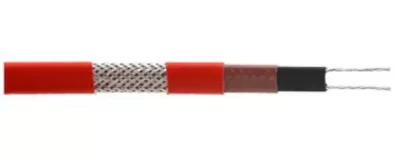

کابل هیت تریسینگ یا حرارتی چیست؟

کابل هیت تریسینگ (Heat Tracing Cable) که با نام کابل حرارتی نیز شناخته می‌شود، نوعی کابل برق تخصصی است که با تبدیل انرژی الکتریکی به گرما، برای جلوگیری از یخ‌زدگی، حفظ دمای سیالات و گرمایش سطوح مختلف مورد استفاده قرار می‌گیرد. این کابل‌ها در واقع نقش یک المنت حرارتی را ایفا می‌کنند، اما با طراحی انعطاف‌پذیرتر و قابلیت نصب بر روی لوله‌ها، مخازن، سقف‌ها و سطوح گوناگون.

کار اصلی کابل حرارتی، ایجاد حرارت کنترل‌شده در محیط‌هایی است که سرمای شدید یا تغییرات دمایی می‌تواند باعث یخ‌زدگی، افزایش ویسکوزیته مایعات یا کاهش راندمان تجهیزات شود. برای مثال، در خطوط انتقال آب، روغن، گاز و مواد شیمیایی، این کابل‌ها مانع از یخ‌زدگی یا سفت شدن سیالات می‌شوند و دمای جریان را در حد مورد نیاز ثابت نگه می‌دارند.

از این کابل‌ها در طیف وسیعی از کاربردها استفاده می‌شود؛ از گرمایش کف ساختمان‌ها و جلوگیری از یخ‌زدگی ناودان‌ها گرفته تا تأسیسات صنعتی، پتروشیمی و نیروگاه‌ها که حفظ دما در خطوط فرآیندی برای عملکرد پایدار و ایمن الزامی است.

به طور کلی، کابل حرارتی یا هیت تریسینگ از اجزای اصلی زیر تشکیل شده است:

• هسته رسانا: تولیدکننده گرما از طریق عبور جریان برق.
• عایق داخلی: جلوگیری از نشت جریان و افزایش ایمنی.
• شیلد فلزی یا فویلی: محافظت در برابر نویزهای الکترومغناطیسی و افزایش مقاومت مکانیکی.
• روکش بیرونی: مقاوم در برابر حرارت، UV، رطوبت و مواد شیمیایی.

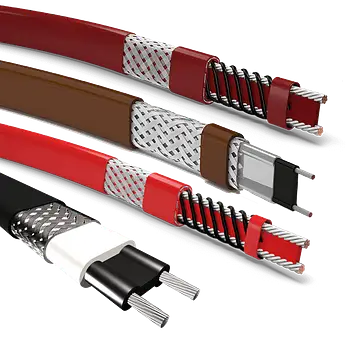

این ساختار باعث می‌شود کابل حرارتی بتواند در محیط‌های صنعتی، مرطوب و حتی در فضای باز بدون افت کارایی استفاده شود. علاوه بر این، برخی مدل‌ها مانند کابل‌های خودتنظیم (Self-Regulating Heat Tracing) توانایی تغییر میزان حرارت تولیدی بر اساس دمای محیط را دارند که موجب صرفه‌جویی در مصرف انرژی و افزایش عمر سیستم می‌شود.

در نتیجه، می‌توان گفت کابل حرارتی یا هیت تریسینگ ابزاری ضروری در صنایع و ساختمان‌سازی مدرن است که با ایجاد گرمایش یکنواخت و کنترل‌شده، نه‌تنها از تجهیزات و لوله‌ها محافظت می‌کند بلکه نقش مؤثری در کاهش هزینه‌های نگهداری و افزایش بهره‌وری سیستم‌های حرارتی دارد.

ساختار کابل هیت تریسینگ

کابل هیت تریسینگ، مانند هر تجهیز الکتریکی تخصصی دیگر، از چند لایه و جزء اصلی تشکیل شده است که هر کدام نقش مهمی در عملکرد صحیح و ایمن آن دارند. این اجزا به گونه‌ای طراحی شده‌اند که بتوانند گرما را به شکلی یکنواخت و پایدار منتقل کرده و در برابر شرایط سخت محیطی مقاومت کنند.

1. هسته رسانا:
قلب اصلی کابل حرارتی است که از جنس فلزاتی مانند مس یا آلیاژهای مقاوم ساخته می‌شود. وظیفه آن عبور جریان الکتریکی و تولید حرارت است. این بخش مستقیماً میزان گرمایش کابل را تعیین می‌کند.

2. عایق داخلی:
برای جلوگیری از نشت جریان برق و افزایش ایمنی به کار می‌رود. این عایق معمولاً از مواد مقاوم به حرارت ساخته می‌شود تا در برابر دمای بالا و تنش‌های الکتریکی عملکرد پایداری داشته باشد.

3. شیلد فلزی یا آلومینیومی:
لایه‌ای محافظ که به دور عایق داخلی پیچیده می‌شود. شیلد علاوه بر اینکه از کابل در برابر ضربه و عوامل مکانیکی محافظت می‌کند، مانع از ایجاد نویز الکترومغناطیسی نیز می‌شود. در محیط‌های صنعتی، این لایه برای افزایش دوام و ایمنی کابل بسیار حیاتی است.

4. روکش بیرونی:
آخرین لایه محافظ کابل است که معمولاً از مواد مقاوم در برابر حرارت، اشعه UV، مواد شیمیایی و رطوبت ساخته می‌شود. این روکش به کابل اجازه می‌دهد تا در شرایط سخت محیطی، مانند سرما، باران یا تماس با مواد صنعتی، بدون آسیب و تغییر شکل به کار خود ادامه دهد.

به طور خلاصه، ساختار چندلایه کابل حرارتی باعث می‌شود این تجهیز بتواند در شرایط سخت، گرمای یکنواخت، ایمنی بالا و طول عمر زیاد را برای کاربر تضمین کند.

انواع کابل هیت تریسینگ

کابل‌های حرارتی به گونه‌ای طراحی شده‌اند که برای انتقال حرارت به طور مؤثر در صنایع مختلف استفاده می‌شوند. انواع مختلف کابل‌ هیت تریسینگ می‌توانند برای گرم کردن لوله‌ها، سیستم‌های کف گرم و یا در فرآیندهای صنعتی به کار روند. با توجه به نوع مواد عایق و طراحی، کابل‌های حرارتی می‌توانند برای دماهای مختلف و محیط‌های متنوع کاربرد داشته باشند.

کاربردهای کابل حرارتی

1. جلوگیری از یخ‌زدگی لوله‌ها

یکی از رایج‌ترین کاربردها، جلوگیری از یخ زدن آب در لوله‌های بیرونی یا در محیط‌های سرد است. کابل به‌صورت مستقیم روی لوله نصب می‌شود و با کنترل دما، از یخ‌زدگی و ترکیدگی لوله جلوگیری می‌کند.

2. گرمایش کف ساختمان

در سیستم‌های گرمایش از کف، کابل حرارتی زیر کف‌پوش نصب شده و با پخش حرارت یکنواخت، دمای دلپذیری ایجاد می‌کند. این روش جایگزین مناسبی برای رادیاتورهای سنتی است.

3. صنایع نفت و پتروشیمی

در خطوط انتقال نفت و گاز، از کابل حرارتی برای حفظ دمای سیالات استفاده می‌شود تا از غلیظ شدن یا انسداد جریان جلوگیری شود.

4. جلوگیری از تجمع برف و یخ در سقف‌ها

در مناطق سرد، کابل‌های حرارتی روی سقف‌ها، ناودان‌ها و رمپ پارکینگ‌ها نصب می‌شوند تا مسیر آب باران باز بماند و از آسیب سازه جلوگیری شود.

ویژگی‌ها و مزایای کابل هیت تریسینگ

• قابلیت کنترل دما: با استفاده از ترموستات یا کنترلر خودکار.
• نصب آسان: می‌توان آن را به‌صورت نواری یا مارپیچی روی سطوح نصب کرد.
• مقاومت در برابر رطوبت و خوردگی: مناسب برای محیط‌های مرطوب یا صنعتی.
• طول عمر بالا: به‌دلیل استفاده از مواد مقاوم در برابر حرارت و فشار.
• صرفه‌جویی در انرژی: به‌ویژه در مدل‌های خودتنظیم که توان خروجی را متناسب با دما تنظیم می‌کنند.

نکات مهم در انتخاب کابل هیت تریسینگ

• دمای کاری: بسته به محیط و کاربرد باید کابل مناسب انتخاب شود.
• توان خروجی (W/m): میزان گرمای تولیدی در هر متر کابل.
• ولتاژ ورودی: معمولاً بین 110 تا 220 ولت.
• جنس روکش: برای محیط‌های صنعتی، از روکش مقاوم در برابر مواد شیمیایی استفاده می‌شود.
• استانداردهای ایمنی: کابل باید دارای گواهی‌های بین‌المللی مانند CE یا ATEX باشد.

برای آموزش نصب کابل هیت تریسینگ یا کابل های حرارتی کلیک کنید.

جمع‌بندی

کابل حرارتی یک ابزار حیاتی برای جلوگیری از یخ‌زدگی، کنترل دما و افزایش ایمنی در صنایع و ساختمان‌ها است. انتخاب نوع مناسب آن، بسته به شرایط محیطی و نوع کاربری، می‌تواند موجب صرفه‌جویی در انرژی، افزایش عمر تجهیزات و کاهش هزینه‌های نگهداری شود.

سوالات متداول

1. آیا کابل حرارتی فقط در صنایع کاربرد دارد؟

خیر، از آن در ساختمان‌های مسکونی برای گرمایش کف یا جلوگیری از یخ‌زدگی لوله‌ها نیز استفاده می‌شود.

2. آیا نصب کابل حرارتی خطر برق‌گرفتگی دارد؟

در صورت نصب صحیح و استفاده از کابل‌های دارای عایق مقاوم، کاملاً ایمن است.

3. طول عمر کابل حرارتی چقدر است؟

در شرایط استاندارد، بین 10 تا 20 سال بسته به نوع کابل و شرایط کاری.

4. آیا کابل حرارتی نیاز به نگهداری دارد؟

خیر، اما بهتر است سالانه تست مقاومت عایقی و عملکرد کنترلر انجام شود.

5. آیا می‌توان کابل حرارتی را در فضای باز نصب کرد؟

بله، مدل‌هایی با روکش مقاوم در برابر UV و رطوبت برای این منظور طراحی شده‌اند.
